鋼筋作為目前建筑工程施工中被廣泛運用的材料之一,其連接方式也是建筑結構設計和施工的重要關鍵之一。鋼筋的接頭形式包括綁扎連接、焊接連接和機械連接,其中機械連接分為直螺紋套筒、錐螺紋套筒、套筒擠壓和套筒灌漿等方式,目前施工工地常用的是綁扎連接和直螺紋套筒連接,綁扎連接一般用于直徑16mm以下的小規格鋼筋,套筒連接則適用于直徑16mm以上(含)的鋼筋。

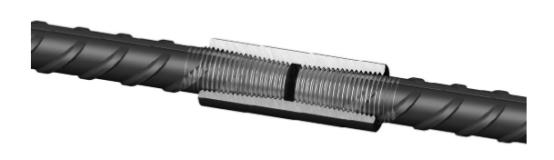

套筒接頭是通過鋼筋與連接件的機械咬合作用將一根鋼筋的力傳遞至另一根鋼筋的連接方式。通常來說,套筒連接比綁扎連接、焊接連接具有更好的連接性能,但鋼筋接頭終究是薄弱點,其傳力性能(強度、變形、恢復力、破壞狀態等)均不如直接傳力的整根鋼筋,任何形式的鋼筋連接均會削弱其傳力性能。因此,規范限制接頭質量、位置、接頭數量和連接方式等就顯得尤為重要。

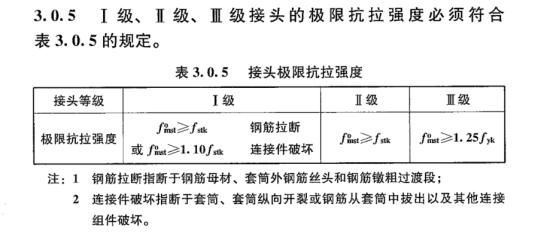

2016年2月22日,中華人民共和國住房和城鄉建設部發布公告,批準JGJ?107-2016《鋼筋機械連接技術規程》為行業標準,自2016年8月1日起實施,其中第3.0.5條為強制性條文(如下圖),必須嚴格執行,該標準不僅對于接頭的應用、現場加工與安裝、現場檢驗與驗收進行了統一規范,還對于接頭的性能要求和型式檢驗進行了明文規范,其中3.0.3條就有明確:接頭性能包括單向拉伸、高應力反復拉壓、大變形反復拉壓和疲勞性能,應根據接頭的性能等級和應用場合選擇相應的檢驗項目。
作為專業的材料檢測設備供應商,針對標準中提到的檢驗項目和涉及的注意事項,廣東魯粵可為相關機構和單位提供如下測試解決方案:
|

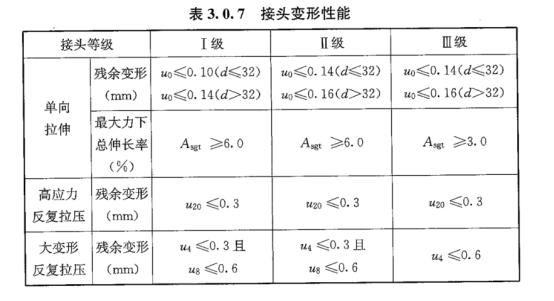

JGJ?107-2016《鋼筋機械連接技術規程》第3.0.7條中提到:鋼筋機械連接接頭在拉伸和反復拉壓時會產生附加的塑形變形,卸載后形成不可恢復的殘余變形(國外也稱滑移slip),對混凝土結構的裂縫寬度有不利影響,因此有必要控制接頭的殘余變形性能,本規程規定單向拉伸和反復拉壓時用殘余變形作為接頭變形控制指標。基于該條文的要求,廣東魯粵可提供如上電子引伸計以滿足試驗需求,該引伸計可以重復進行軸向拉伸測試,主要用于測試各種不同材料變形量,測量精度高、穩定性強。
