日本ⅩXXX高清色视频在线播放_777米奇影视在线精品_亚洲伦无码中文字幕_美国毛片特级久久福利_中文字幕免费视频精品一_国产日韩欧美国产综合_成人午夜电影达达兔_台湾无码一区二区_午夜超碰在线观看_超青青草原成人av

新聞資訊
News

首頁 > 新聞資訊 > 行業(yè)新聞

膠粘劑的劈裂和沖擊試驗方法



這篇文章介紹膠粘劑的劈裂和沖擊試驗方法。

一、劈裂試驗

不對稱拉伸試驗又稱為劈裂試驗,它所測試出的強度叫劈裂強度。在GB7749-87以及國外的ASTMD1062JISK6853中都規(guī)定了不對稱拉伸試驗方法。

1、原理

試樣為對接結構。在試樣的膠接面邊緣施加與膠接面垂直的拉力,測定試樣被分離時所承受的最大負荷,以每單位膠接寬度上所需的分離力表示它的劈裂強度。

2、儀器設備


試驗機要求同拉伸強度試驗要求,夾持試樣的夾具應帶有自動調(diào)節(jié)裝置,以使加載時使受力作用線與試樣膠接面垂直??墒褂脧V東魯粵微機控制電?萬能試驗機和膠粘劑拉伸夾具進行試驗。拉力機夾頭移動速度為(5±1)mm/min。

3、制樣

試樣制備按膠粘劑技術條件規(guī)定。金屬塊膠接面應平整,不應有彎曲,歪斜等變形。膠接面應無毛口,邊緣保持直角。材質為LY12CZ鋁合金或45號鋼。

4、試驗過程

試樣制備到試驗最短時間為16h,最長為1個月。試驗應在(23±2)℃標準溫度下進行,若試驗對溫、濕度要求嚴格或仲裁試驗,則應在溫度(23±2)℃,相對濕度45%-55%下試驗;若只要求溫度,則試樣在標準溫度下停放0.5h,若要求標準試驗環(huán)境,則應在溫度(23±2)℃,相對濕度45%-55%的范圍內(nèi)停放不少于16h。啟動試驗機,以(5±1)mm/min加荷速度加載,記錄試樣劈裂破壞的最大載荷與膠件破壞類型與百分率。

5、結果評定

每種膠粘劑至少取5個試樣進行測試,以最小值,最大值與平均值作為試驗結果,其值取3位有效數(shù)字。

二、沖擊強度試驗

沖擊值指試樣受到一次沖擊試驗機擺錘擊打時,所吸收的能量。沖擊值用J/m2表示。GB/T 6328-1999《膠粘劑剪切沖擊強度試驗方法》中規(guī)定了在標準試樣上測定膠粘劑剪切沖擊強度的一種方法,并規(guī)定了試樣制備、試驗方法及試驗條件等。

1、原理

沖擊值的測定通過使用擺錘式?jīng)_擊試驗機在木質-木質或金屬-金屬試樣上完成。

2、儀器設備

該設備是對金屬材料在動負荷下抗沖擊性能進行檢測的儀器,能連續(xù)大量地做金屬沖擊試驗,采用全自動化控制,控制系統(tǒng)采用進口可編程控制器(PLC),通過微機軟件程序控制取擺、沖擊試驗的全過程。機器配備了鋁合金防護罩,為用戶的安全操作提供了條件。是金屬材料生產(chǎn)廠家、質檢部門、科研單位進行新材料研究不可缺少的測試儀器。

3、制樣

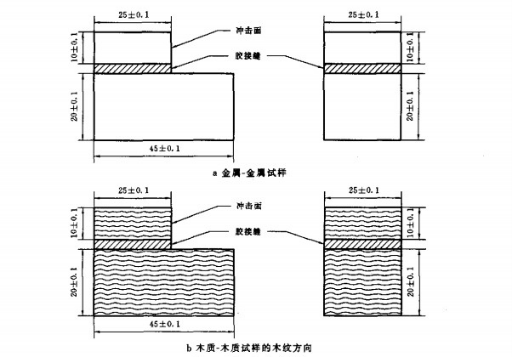

1)金屬-金屬試樣采用的尺寸見圖1a)。如果此尺寸的試樣在所用試驗機上不能斷裂,那么25mm×25mm的一面可縮小,而25mm×45mm的那一面保持不變。其具體尺寸及膠粘面積應在試驗報告中記錄清楚。試樣的尺寸應能保證試樣受到擺錘中心部分的沖擊,因為最頂端與最低端部分的撞擊的數(shù)據(jù)不準確。試樣的安裝位置應保證試樣受到擺錘最大速度的沖擊,試樣被擊面應保證有平面性,垂直于膠粘面,平行于擺錘沖擊面。為減小變形,高沖擊強度的膠粘劑應在鋼質材料上進行試驗,如沖擊面無變形,試塊可重新利用進行下一次試驗。

2)木質-木質的試樣的尺寸見圖1 (b),被粘木塊尺寸為l0mm×25mm×25mm20mm×25mm×45mm,沿著木紋方向(也就是長度方向)進行剪切試驗。木塊最小密度為0. 65g/cm2,此密度是通過烘干后的質量與體積測出的。木塊試驗面應保證直紋、無損壞、無木節(jié)、無蟲眼、腐爛及其他不正常的變色。木塊的平衡水分含量應滿足膠粘劑生產(chǎn)的需求,若無要求時,水分含量應保證在10-12%,粘合前最好用手工刨平,然后稱重,成對安裝,保證近似密度的木塊粘合,表面不應有灰塵及其他異物。試樣按圖1b進行制備。

3)兩塊木質試樣的木紋應保持一致,且平行于粘接線(見圖1b),如果所用木塊的木紋上帶有斜坡,那么木塊的安裝方法是使木紋面向粘接縫。這樣木塊的損壞將向著粘接縫開始。為保持試樣在夾具里的恰當位置,余膠應擦凈。

4、試驗過程

1)金屬試樣之間粘接可不做預先狀態(tài)調(diào)節(jié),除生產(chǎn)廠或訂購方另有規(guī)定外;木質試樣應在室溫為(232)℃,相對濕度50%士5%的條件下放置7d,或在較短的周期內(nèi),試樣達到平衡,質量無進一步變化。

2)試驗最好在所定的狀態(tài)調(diào)節(jié)周期后就進行,在試驗環(huán)境中,木質試驗的水分含量在整個試驗周期內(nèi)無明顯影響。

3)把試樣放人試驗機中固定,把試樣端面對著固定裝置的支撐面。把試驗機擺錘架輕輕靠在樣品上,調(diào)整定位器,使擺錘面與試樣品沖擊面對準。

4)擺錘式?jīng)_擊試驗機的擺錘速度為3.4m/s。擺錘的錘面應該是平的,并且要比被沖擊的試樣稍寬,達到完全碰撞。

5)把擺錘提到規(guī)定高度,使擺錘落下沖擊試樣,則試樣消耗的能量可直接讀出。

5、結果評定

1)金屬與金屬膠粘試樣至少要用10個試樣試驗。木質與木質膠粘試樣至少要用20個試樣來試驗。

2)如果試樣由于一些顯然偶然的原因,在遠離膠接面以外破裂,則此次試驗無效,應重新再做。

3)剪切沖擊強度的值,按試樣沖擊破壞過程中所消耗的能量,除以試樣粘接面積,用J/m2表示。精確至100J/m2。
